Portossa aloitettiin muulivetoinen raitiovaunuliikenne v.
1872 toiminimellä "Companhia Carril Americano do Porto á Foz e Matosinhos".
Muutaman vuoden kuluttua kuvaan tuli mukaan myös toinen yhtiö "Companhia
Carris de Ferro do Porto" ja liikenneverkko laajeni.
Vuonna 1878 otettiin käyttöön muuleja korvanneita raitiotiehöyryvetureita
keskustan ulkopuolisilla osuuksilla. Kantakaupungissa ei savuttavilla
vetureilla liikennöity.
Jo vuonna 1895 aloitettiin sähköraitiovaunuliikenne ja viimeiset muulilinjat
lopetettiin vuoteen 1904 mennessä. Höyryvedosta luovuttiin vasta vuonna
1914, jolloin kaikki linjat oli sähköistetty.
Raitiotien toimilupa siirtyi Porton kaupungille v. 1946 uudelle nimelle "Serviço
de Transportes Colectivos do Porto" eli STCP. Linja-autot otettiin käyttöön
1948.
Raitiotieverkko oli laajimmillaan 1950, jolloin ratapituus oli 150 km ja
moottorivaunujakin lähes parisataa. Uusimman vaunutyypin koekappale
valmistui 1952, mutta toisaalta raitiotien kehittäminen pysähtyi
bussiliikenteen voimistuessa. Johdinautoliikenne käynnistyi 1959, josta
syystä raitiolinjoja ryhdyttiin samalla lakkauttamaan.
Raitiotien perävaunujen käyttö päättyi 1966 ja seuraavasta vuodesta lähtien
raitiolinjoja lakkauttaessa niitä ei enää korvattukaan johdinautoilla, vaan
tavallisilla busseilla. Olivatkohan johdinautojen edut jo todettu
loppuunkäytetyiksi?
Vuonna 1983 lakkautettiin raitiovaunujen sunnuntailiikenne.
Raitiovaunumuseo Massarelosin varikon yhteydessä avattiin 1992.
Vuodesta 1996 lähtien raitiovaunuliikennettä oli enää vain yhdellä linjalla,
mutta sunnuntailiikenne käynnistettiin sillä uudelleen. Seuraavana vuonna
lopetettiin johdinautoliikenne.
Vanhojen raitiovaunujen kunnossapito oli vähäistä ja linjat minimissään,
yleisellä tasolla saattoi vain odottaa lopullista kuoliniskua minä hetkenä
tahansa. Asiat kuitenkin muuttuivat raitiovaunuja ajatellen parempaan
suuntaan, sillä rataverkkoa ryhdyttiin kunnostamaan ja vaunujen
kunnossapitotasoakin nostettiin. Keskustaan rakennettiin uutta rataa ja
nykyään raitiolinjoja on kolme, joilla liikennöidään päivittäin noin kello
10-19 puolen tunnin välein. Linjat ovat mukana normaalissa
tariffijärjestelmässä ja ne ovat varsin suosittuja, etenkin turistien
keskuudessa.
Vuonna 2002 aloitettiin kaupungissa nykyaikainen pikaraitiotieliikenne eli
Metro do Porto. Niillä ei ole mitään yhteyttä toisiinsa, sillä ne ovat kaksi
täysin eri maailmaa.
Vanha raitiotie on Eléctrico ja uusi on Metro. Se on
asia, jota suomalaisen on vaikea käsittää, sillä Porton metro ei ole
samankaltainen raskaalla kädellä rakennettu sähköjunarata kuten
helsinkiläinen kaimansa.
Linjan 22 vaunu 131 Batalhassa, kuvassa poikkeusliikenteen vaihteenkääntö kohtausraiteella hieman ennen päätepysäkkiä. | |
Vaunu 131 linjan 22 päätepysäkillä
Batalhassa, edessä T-linjan vaunu 143. Ulkona oikealla on Guindaisin
funikulaarin maanalaisen yläaseman portaikko ja vasemmalla olevassa
pysäkkikatoksessa on puolestaan hissi sinne. Funikulaarilla on
kätevä jatkoyhteys alas Douro-joen rantaan. |
|

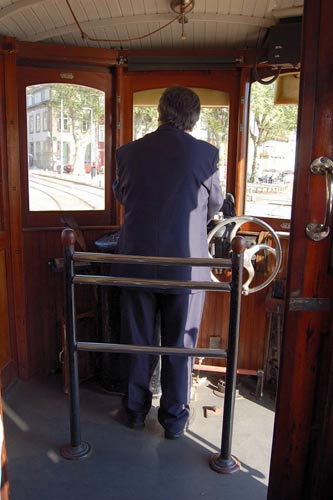

Vaunu 131 Massarelosissa, nyt
linjalla 18 ja eri kuvauspäivänä. Porton raitiovaunuja eli
portugaliksi Eléctricoja ajetaan seisaaltaan. |
|
Vaunu 218 linjan 1 päätepysäkillä
Infantessa. Kuvassa lähikuva tankovirroittimen kiristyskelasta. Ajosuuntaa vaihdettaessa kuljettaja lukitsee narun liikkumavaran kelalle, irrottaa kelan vaunun seinäpidikkeestä ja vetäisee trolleyrullan ajolangalta. Kävelee vaunun sivuitse loivassa kaaressa päädystä toiseen kela kädessä ja kääntää samalla tankovirroittimen uuteen ajosuuntaan. Toisessa päässä trolleyrulla asetetaan ajolangalle, kiristyskela pannaan seinän pidikkeeseen ja narun liikuntaeste vapautetaan. Käyttämällä kelaa estetään virroittimen mahdollisessa ajonaikaisessa suistumistapauksessa sen holtiton ohjautuminen. Mikäli ajojohdin olisi huonossa linjauksessa rataan nähden, esimerkiksi löystynyt, voisi suistuminen olla mahdollista. Virroitintangon juuressa katolla on jousi, joka painaa virroitintankoa ylös ajolankaa vasten ja pitää sen trolleyrullan hyvässä kiinnityksessä lankaan nähden. Jos virroitin suistuisi langalta, jousijännitys sinkauttaisi virroitintangon vapautuneella voimallaan päinvastaiseen suuntaan. Nyt jos kelaan kohdistuu tällainen äkillinen nykäys, kela lukitsee yht'äkkisen muutoksen aiheuttaman liikkeen ja rullaa narun kelan sisään eli vetää automaattisesti virroitintangon kattoa vasten. Kun Helsingissä yli sata vuotta sitten oli trolleytankovirroittimia Kummer -vaunuissa, niissä ei ollut kelaa. Virroitinkeloja on myöhemmin nähty kyllä meilläkin - johdinautoissa. |
|
Vaunu 213 Infantessa linjan 1
päätepysäkin kohtausraiteella. Eléctrico- eli ratikkalinjat ovat
kauttaaltaan yksiraiteisia. Päätepysäkeillä sekä määrävälein
linjalla on kuitenkin varsin tiheästi kohtausraiteita. |
|
Linjan 1 vaunu 213 matkalla kohti
Passeio Alegrea Douro-joen rannalla. |
|
Vaunu 218 linjan 1 päätepysäkillä Passeio Alegressa. Kuljettajatar on juuri kääntämässä virroitinta paluusuuntaa varten, roikottaen pohkeensa kohdalla virroittimen kiristyskelaa. Vaunun päädyssä lyhdyn yläpuolella näkyy kelan kiinnitysrengas. | |
Raitiovaunujen lisäksi Porto tunnetaan
portviinistään. Douro-joen rannalla sijaitsevat myös kaikkien portviinintuottajien varastot, joista lukuisiin pääsee kiertokäynneille, maistiaisiin ja ostoksille. Tässä on Cálemin 10-vuotisviinejä m/2004 kehittymässä. |
|

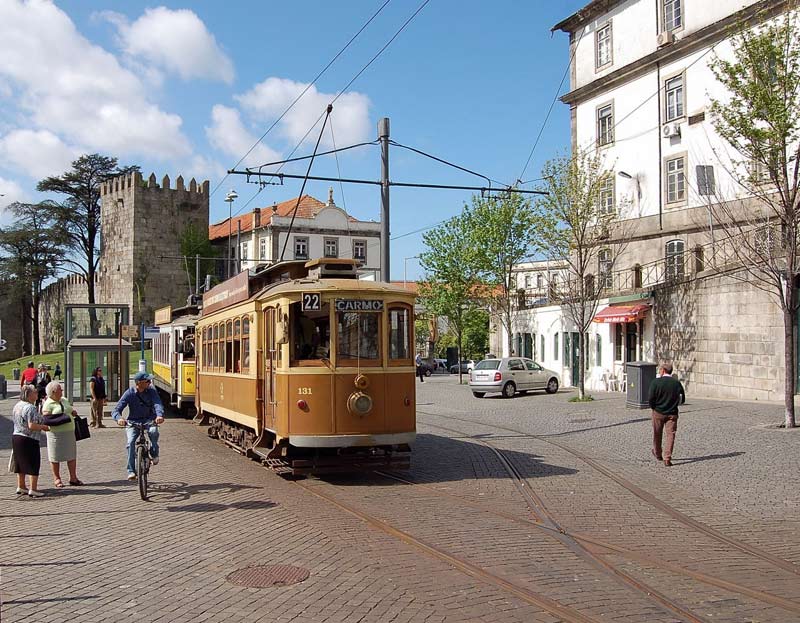

Linjojen 22 ja T päätepysäkki Batalhassa.
Edessä 22:n vaunu 131 ja perässä T:n 143. Vasemmalla näkyy myös
tässä paikassa, alakerrassa olevan Guindaisin funikulaarin
yläasemalle alaskuljettava hissi. 131:n virroitin on vielä
kääntämättä paluusuuntaa varten. |
|
Linjan 1 vaunu 205 viehkeässä,
tyypillisessä, vanhassa, mutta siistissä miljöössä Douro-joen
rantakadulla. Yksinäinen matkustaja nauttii peräpään avoimen ikkunan
vilvoittavasta ilmavirtauksesta matkalla Infanteen. |
|
Linjan 22 vaunu 216 on juuri
lähtenyt Carmon päätepysäkiltä ja odottaa puistikon halki
kuljettuaan ajon sallivaa liikennevaloa siirtyessään katualueelle.
Erikoista tässä on raiteen keskellä oleva liikenne-estepylväs. Se laskeutuu alas liikennevalojen tahtiin, eli kunhan annetaan vihreää valoa ratikalle, pylväs on kadonnut hetkessä maanalle. Vastaavanlaisilla liikkuvilla pylväillä estetään monissa paikoin autoilijoiden intoa ajella luvatta raitiotielle tai sen kautta jonnekin. Portossa eivät edes poliisi tai palokunta ajele museaalista raitiotietä pitkin, sillä pitäähän joku tolkku kaupunkialueen hälytysajossakin olla. Kaupunki on täynnä katuja, eivätkä raitiotiekiskot ole mikään maailman ainoa väylä eteenpäin. |
|
Linjan 1 päätepysäkillä Passeio Alegressa
on vaunun 218. Kuljettajatar ryhtynyt kääntämään vaunun kulkusuuntaa takaisin kaupunkia ja Infantea kohti. Trolleytankovirroitin pitää kääntää uuteen ajosuuntaan ja nyt irrotetaan kiristyskelaa entisestä peräpäästä. |
|
Linjan 22 vaunu 131 Porton ydinkeskustassa
matkalla Carmoon. Linja muodostaa keskustassa kulkiessaan suurimmalta osaltaan ison silmukan. Tässä kadunkulmassa tuleva ja menevä linjaraide erkaantuvat tahoilleen. Loittoneva vaunu on juuri ylittänyt vastavaihteen, jousivaihteen, joka varmistaa, ettei raitiovaunu vahingossa kulkeudu vastaantulevan liikenteen raiteelle. Vaihteenkielet palautuvat kuvaajaa kohden vasemmalta linjaraiteelta eli vaihteeseen myötäsuuntaan ajettaessa jokaisen pyörän ylityksen jälkeen jousen voimalla ainoaan sallittuun asentoon oikealle. Helsingissäkin on käytetty tällaista jousivaihdetta vielä muutama vuosikymmen sitten Salmisaaren yksiraiteisen raitiotien itäpäässä, jossa rata muuttui kaksiraiteiseksi. Ajojohto on tässä kohdin kummallakin yksiraiteisella kulkusuunnalla omansa, eli radan vaihteen kohdalla ei ole ilmajohtovaihdetta. Jos yksiraiteisella tankovirroitinosuudella on vain yksi ajolanka, ajojohdossa pitää silloin olla myös vaihde trolleyrullan ohjaamiseksi oikealle suunnalle. |
|
Linjan 22 vaunu 213 ohittamassa
Porto-São Bento -rautatieasemaa, eli Porton keskustan
rautatieasemaa, joka on kuvan oikeassa laidassa. Se on vilkkaan
sähköjunalähiliikenteen päätepaikka. Porton keskusta on hyvin mäkinen ja kadut kapeita. Edessä olevalla kadulla autoliikenne kulkee alaspäin raitiovaunua vastaan ja vain ratikka sekä sen korotettu oma kaista vievät ylös. Koska kyseessä on vain raitiovaunulle varattu oma väylä, sille eivät poliisit tai paloautotkaan saa tulla. Onhan kaupunki täynnä katuja ja autoissa kääntyvät etupyörät. |
|
Linjan 18 vaunu 131 saapumassa
Massarelosista Carmon päätepysäkille, jossa on vaunun vaihto
pidemmälle matkustaville. Etualla kaartaa linjan 22 raide Batalhan
suuntaan. |
|
Linjan 22 vaunu 213 saapumassa Carmon päätepysäkille. Taustalla perinteiseen portugalilaistapaan eli sinisävyisin kuvakaakelein koristeltu rakennus, tässä kirkko. | |
T-linjan vaunu 143 ja 1-linjan vaunu 205
Alfândegan kohtauspaikalla. Taustalla on Museu dos
Transportes e Comunicações eli Liikenne- ja viestintämuseo. |
|
Carmon vilkas raitiotiesolmukohta.
Lähinnä T-linjan vaunu 143 ja siitä taaempana linjojen 22 (vaunu
216) ja 18 (vaunu 131) vaunuja päätepysäkeillään. Taustalla on
yliopiston rakennuksia. |
|
Kaksi T-linjan vaunua (203 ja 143)
kohtaavat Rua da Restauraçãon kohtauspysäkillä, jossa yksiraiteinen
linjaraide siirtyy kadun toiselle puolelle. Kuvattu kohtauspaikalle
myös saapuneesta linjan 18 vaunusta 131. |
|
Carmon päätepysäkillä lähtöaikaansa odottavat linjan 18 vaunu 131 ja linjan 22 vaunu 213. | |
Liikennelaitoksen STCP:n raitiovaunuhalli
sijaitsee Massarelosissa. Kahdeksanraiteinen halli on
tyyliinsopivasti vaunukaluston kanssa samaa ikää. Nykyaikaisemmat
henkilökuntatilat on lisätty hallin sisälle uudisrakenteisiin.
Raitiovaunumuseo sijaitsee kuvan ulkopuolella vasemmalla puolella. |
|
Näkymä vaunuhallin raiteille 1-3.
Liikennevaunuja on varalla vaikka minkämoisia! |
|
Näkymä vaunuhallin raiteille 4-8.
Tälläkin puolella on monenmoisia vaunuja. Vaunujen suuretkin
korjaukset tehdään täällä lähes alkuperäisissä olosuhteissa. Vaunu
222 on par'aikaa ilman alustaa. |
|
Vaunujen järjestelyä hallipihalla: T-linjalle kilvitetty vaunu 203 ja numerolinjojen vaunu 216. T-linjan vaunut ovat aina valko-keltaisia ja numerolinjoilla käytettävät kelta-ruskeita. Tilausliikenteessä linjan 1 reitillä käytetään myös valko-vihreitä isoja telivaunuja. Linjaliikenteen vaunut ovat aina kaksiakselisia, sillä etenkin linjalla 22 on jyrkkiä reittiosuuksia. Linjan 1 reitti on puolestaan helppoa tasamaata. | |
Isot telivaunut 274 ja 275
lähdössä tilausajoon Massarelosin vaunuhallista suuntana Infante.
Vaunuissa on Maximum-Traktion -telit eli akselijärjestys on (1A)´(A1)´. Telien uloimmat juoksuakselit ovat pienillä pyörillä ja sisemmillä akseleilla ovat moottorit ja isot vetopyörät. Maximum-Traktion -vaunuissa on siis vain kaksi ratamoottoria, kuten kaksiakselisissakin vaunuissa, mutta vaunulla on kokoa ja painoa isosti enemmän. |
|
Maximum-Traktion -vaunu 188
lähdössä tilausajoon. Pitkissä kaksisuuntaisissa telivaunuissa on
aina kaksi tankovirroitinta, joista aina ajosuunnassa takimmaisella
virroitetaan. Vaunun keulassa oleva ihmissuoja on nostettu
yläasentoon. |
|
Kaksiakselinen vaunu 191 lähdössä
tilausajoon Massarelosin vaunuhallista. Porton raitiovaunumuseo eli
Museu do Carro Eléctrico on oikealla. |
|
Työvaunu nro 76 lähtövalmiudessa raitiovaunuhallissa. |
